フロートボートの組み立てや片付けが「時短」になる自作のシートデッキを前回御紹介しました。
今回は、この自作のシートデッキ（リアデッキ）を用いたフロートボートの組み立て方を紹介します。
フロボの紹介記事の一覧です。
フロボの紹介① ボートの特徴と組み立て（１）
フロボの紹介② 組立て（２）自作シートデッキ 今回
フロボの紹介③ 組立て（３）フロートの取り付け
フロボの紹介④ 組立て（４）時短バウデッキの取り付け
フロボの紹介⑤ 組立て（５）フロント周りのセッティング
フロボの紹介⑥ 組立て（６）リア周りのセッティング
自作シートデッキの概要
ます、シートデッキとは、フロートボート本体とフロートを接合させ、チェアを設置するためのパーツのことです。
市販のものも販売されていますが、この自作シートデッキはネジを１つも使わずに組み立てることができ、準備や片付けの「時短」に非常に効果的です。
更に、デッキ上が大きな平面となっていますので、ボート上に広いスペースを確保することができるようになります。
小さなボートの上で、この広さのスペースはとても貴重です。

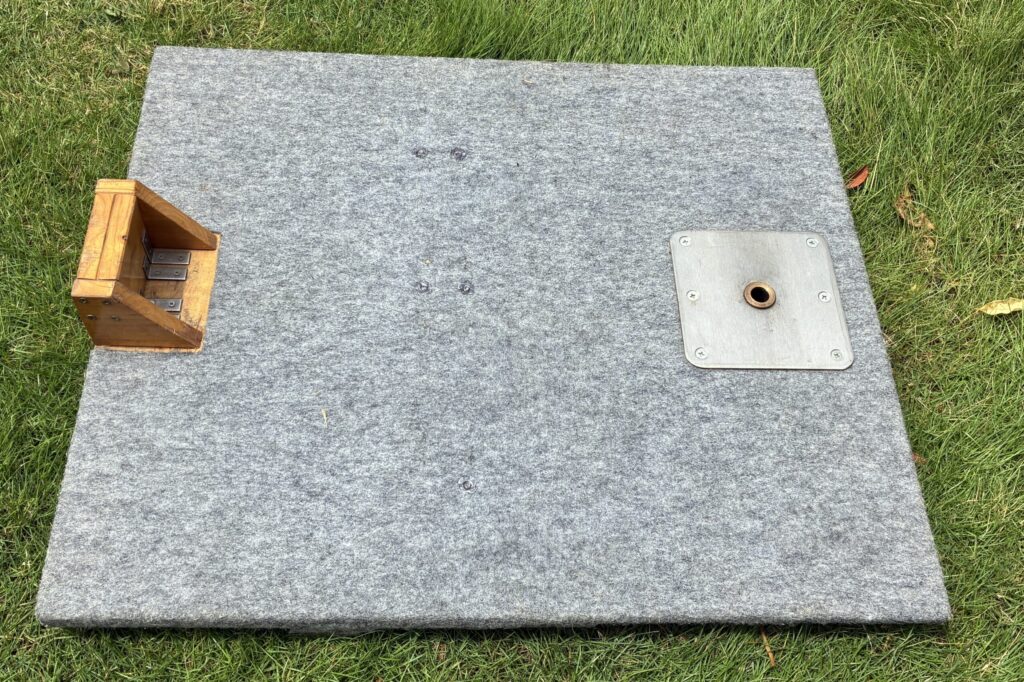

サイズは800mm × 680mm程度です。

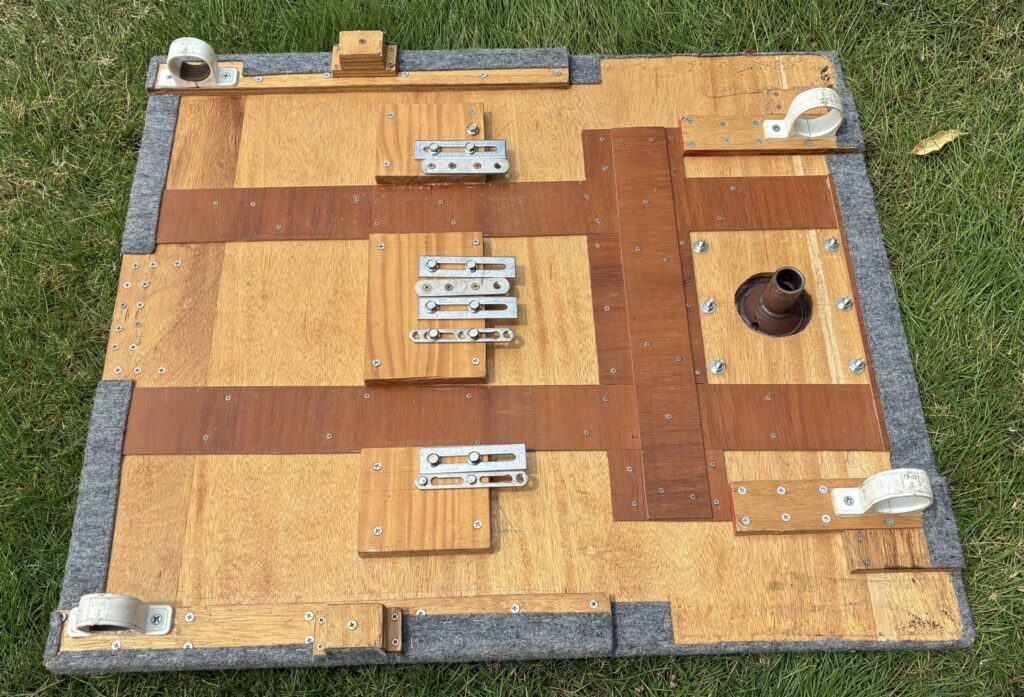

ネジを使わずにボートとフロートを固定することができる秘密はその裏面にあります。
裏面を見ると一気に手作り感が出てきますね。
いろいろ試行錯誤しながら継ぎ足していったので、まるでフランケンシュタインのようです。
四つ角にある白いリングはアルミバーを通すためのものです。

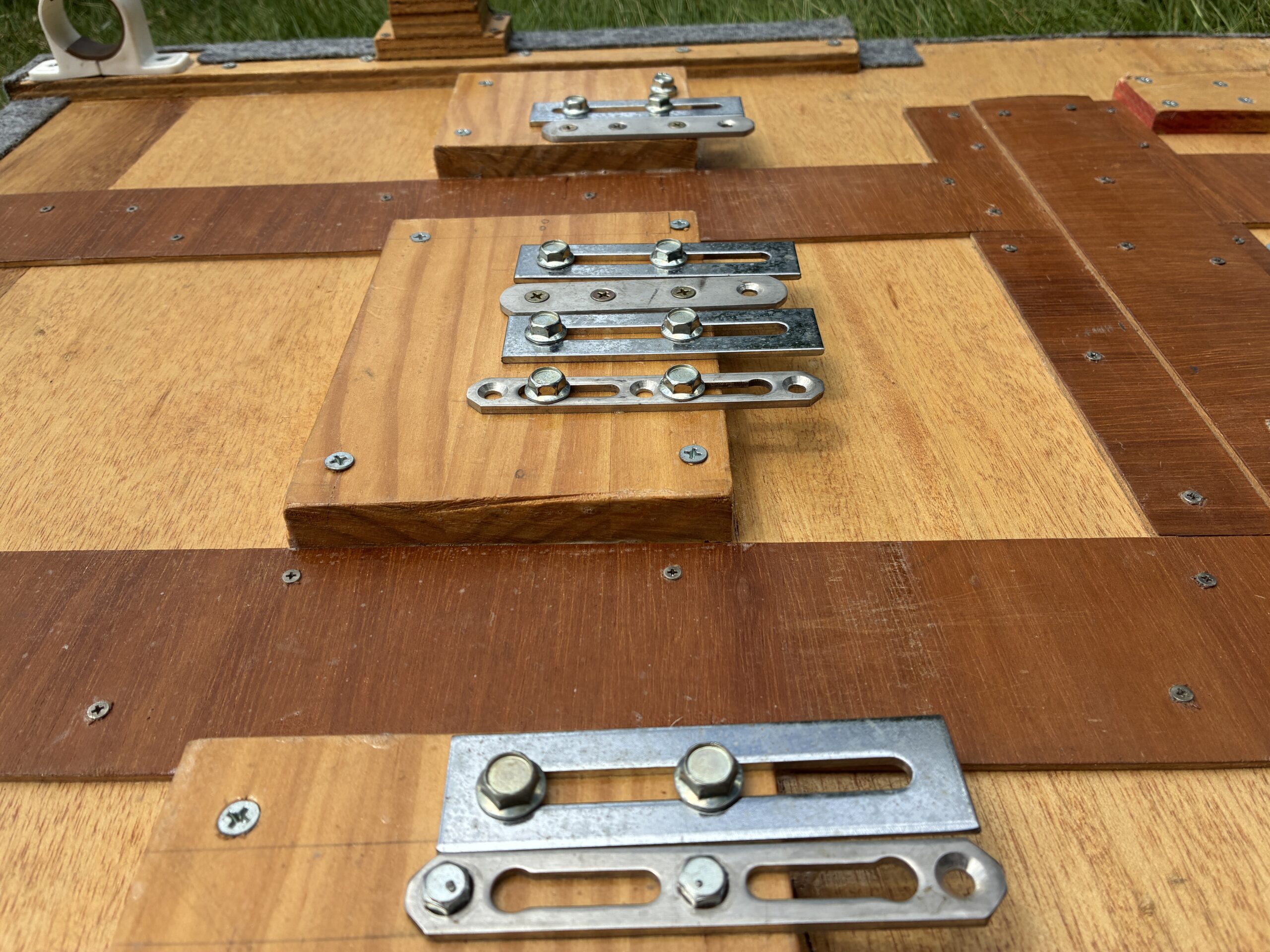

さて、シートデッキとしての機能、求められる強度とも、最も重要になる部分は、中央に並ぶ８枚の金属プレートです。
この部分が爪となり、ボート後部の縁をしっかり挟み込みます。
シートデッキの取り付け（後ろ側）
シートデッキを取り付ける際は、まずシートデッキをボート本体の後方に載せてスライドしていきます。
そして、シートデッキの裏面に設置した爪がボート後方の縁を挟み込むように押し込みます。

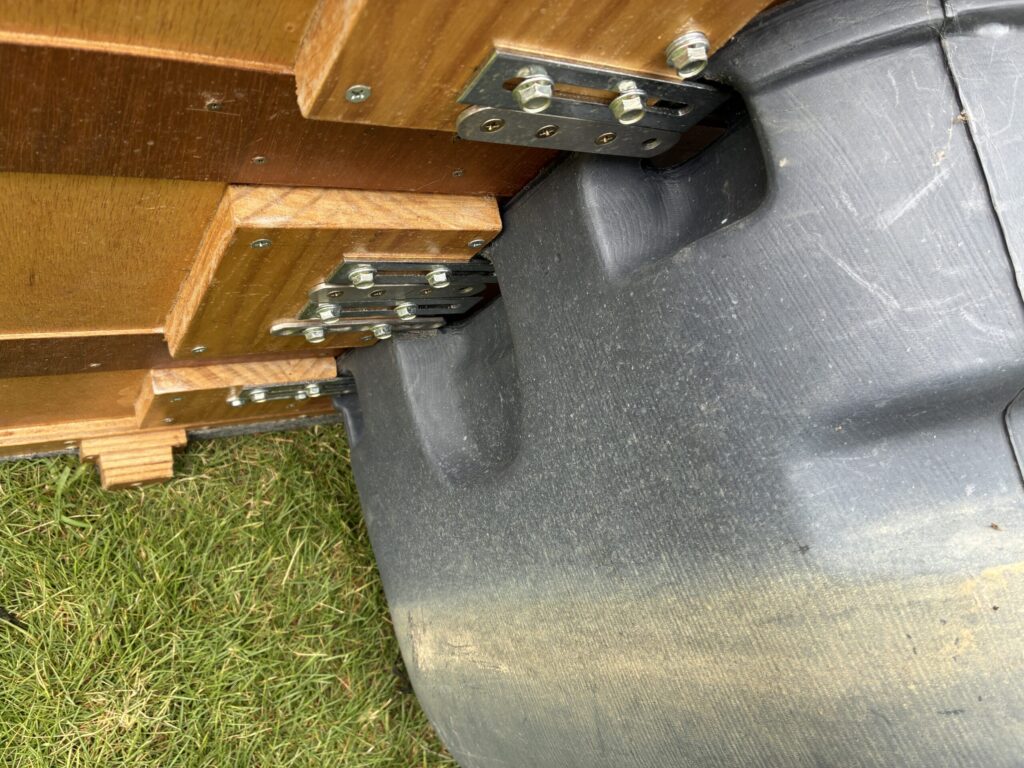

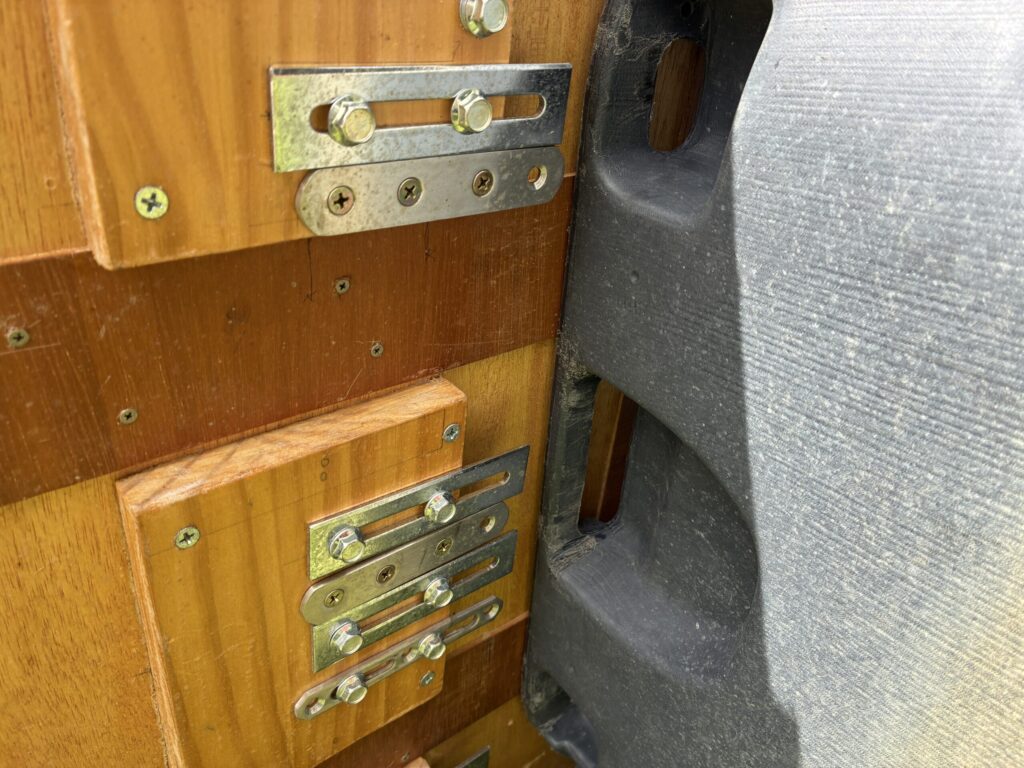

下からのぞき込むと次のような感じです。
この状態からグッと押し込んで・・・
はい、奥まで入りました。
これでシートデッキの後ろ側は固定できました。
シートデッキの取り付け（前側）
次はアルミバーを差し込んでシートデッキの前側を固定します。

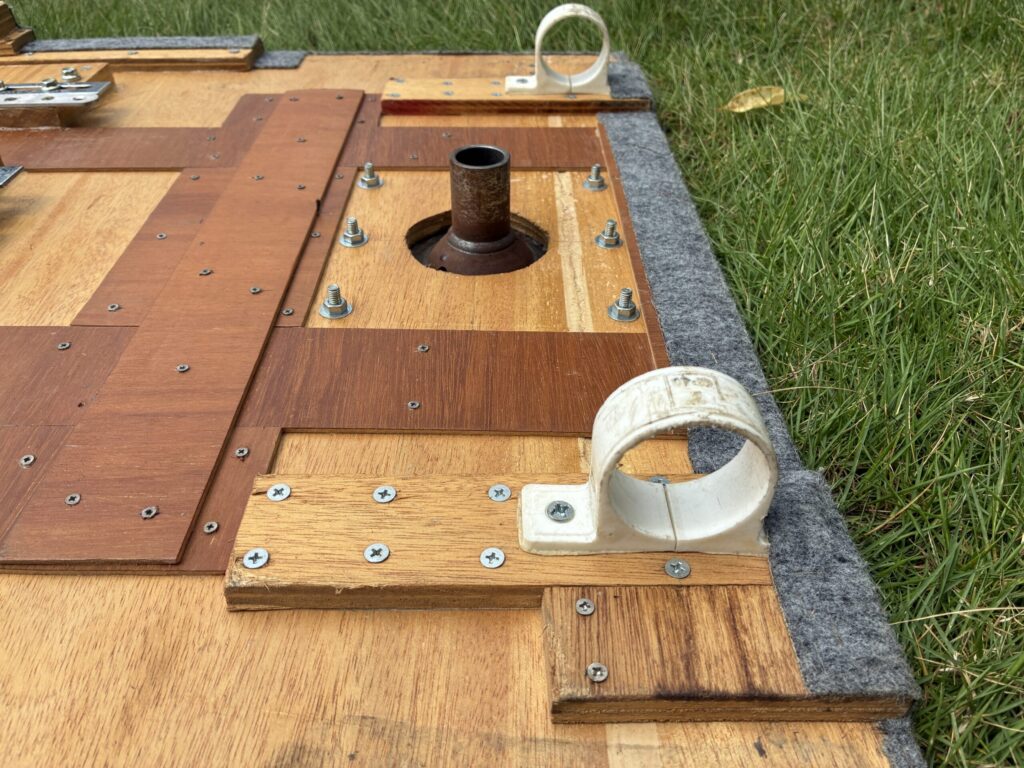

シートデッキの裏側にはアルミバーを通すためのリングが前後に２か所ずつ取り付けてあります。
本体の穴から通したアルミバーを、このリングにも通すことで、本体とシートデッキの前側を固定します。

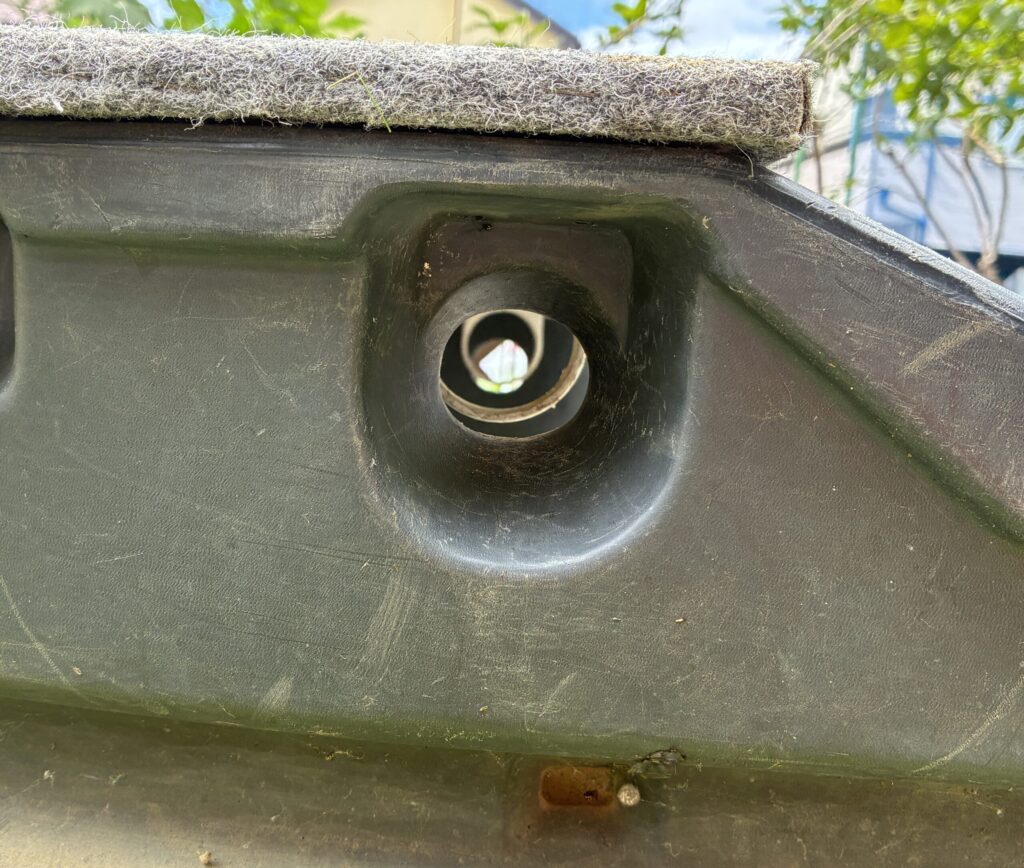

本体の穴を横から覗くとこんな感じ。
ちょっとわかりにくいですが、向こうの穴までの途中に白いリングが２つあるのがおわかりいただけるでしょうか。

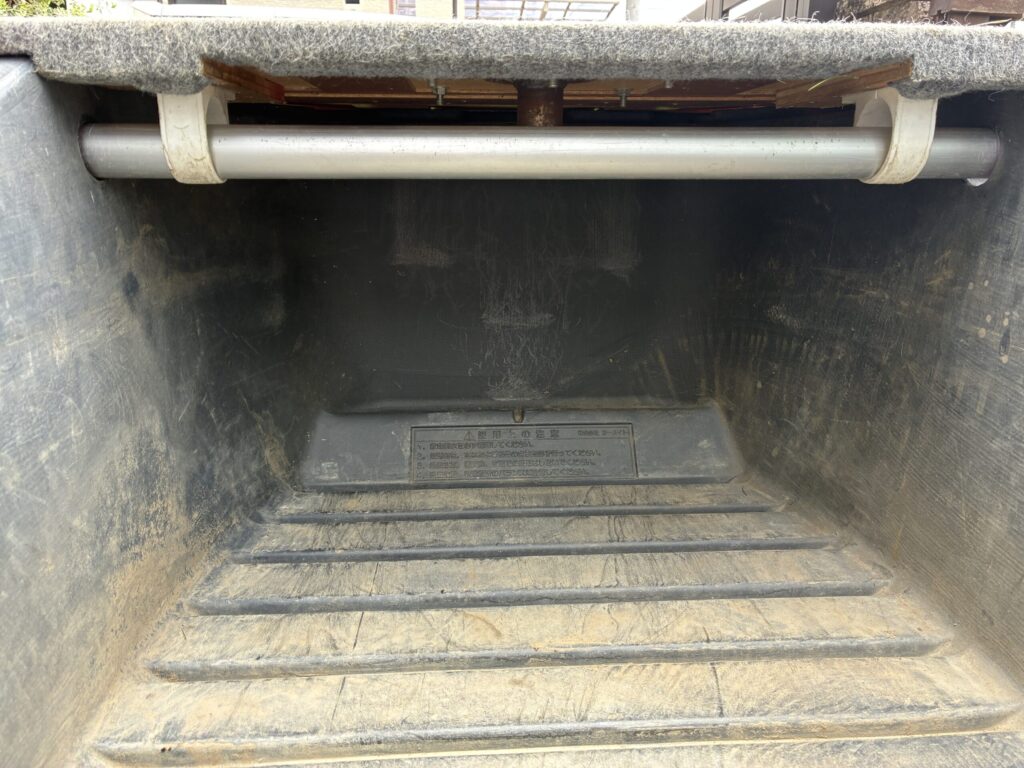

ボート本体の内部はこんな感じになっています。
上から見るとこの状態です。
このシートデッキの前側と後側にそれぞれアルミバーを差し込んでいきます。

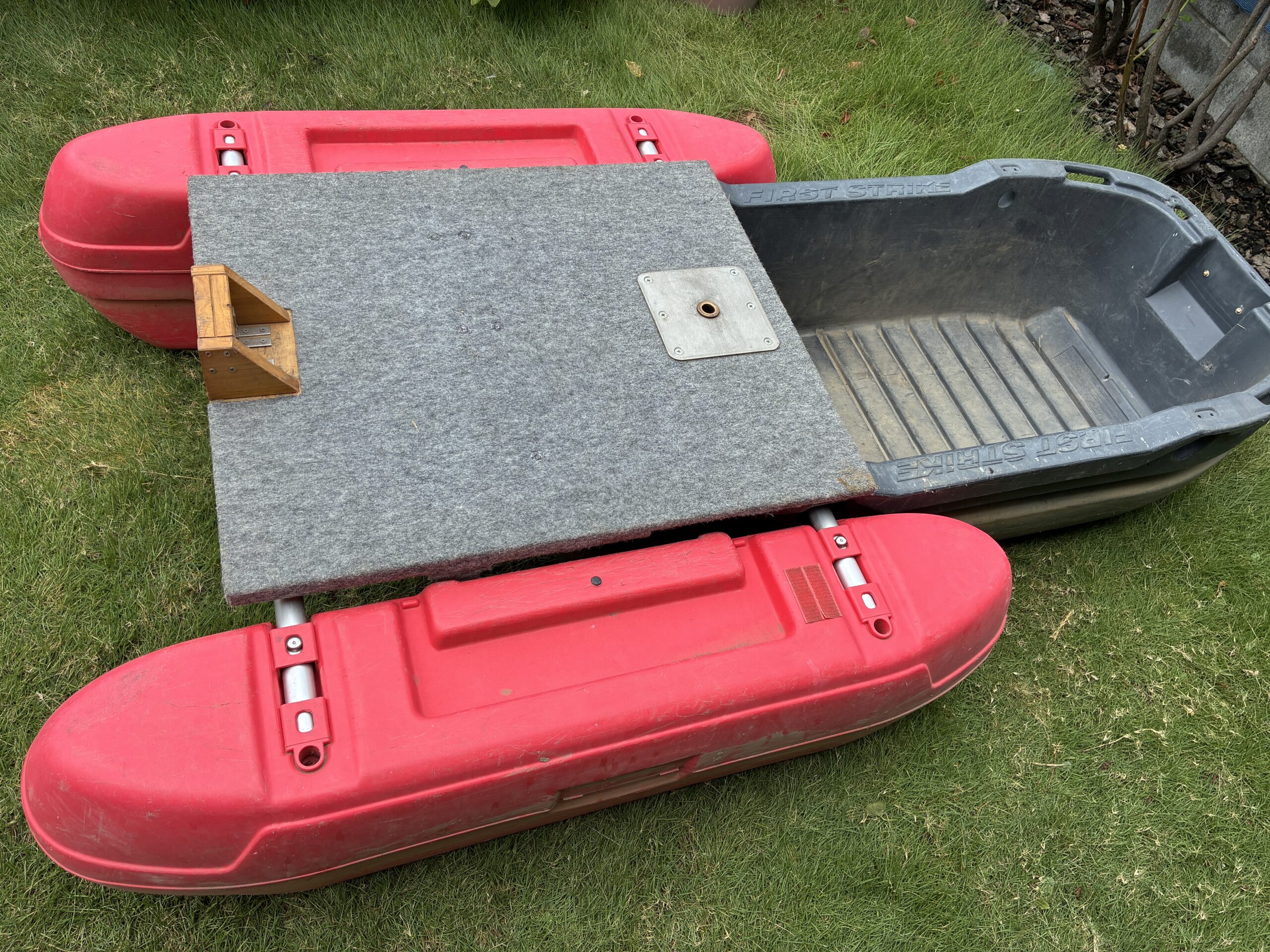

はい、２本とも差し込めました。
これでシートデッキはしっかりとボート本体に取り付けることができました。

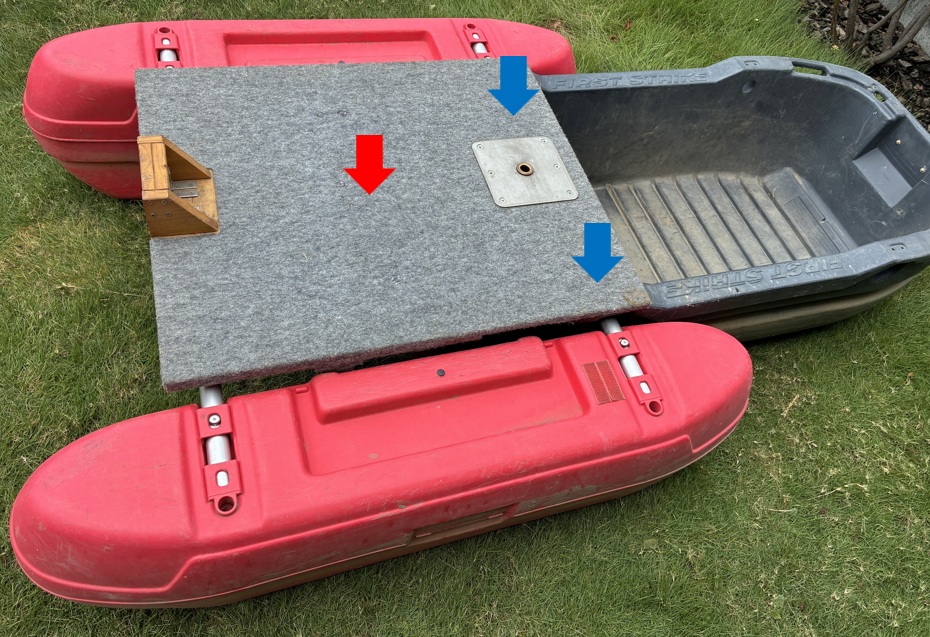

イメージとしては、赤い矢印の下あたりで爪でボートと固定し、青い矢印の下あたりでリングにアルミバーを通して固定している感じです。
ちなみに後ろのアルミバーは、後ろ側に取り付けたリングに通しているだけです。
次回はフロートの取り付け方を紹介したいと思います。
また今後は、シートデッキの製作に関する材料や作り方も紹介していきます。
では、また。
注意
シートデッキはボートの安全性に大きな影響を与えるパーツです。
この記事を参考に製作される場合は、御自分の判断で安全性に十分注意して御使用ください。
事故があった場合、筆者は責任を負いかねますので御了承ください。
